Служба боковых судей

Служба боковых судей предназначена для видов спорта, в которых судейская бригада включает судей, независимо подсчитывающих число ударов и других технических действий.

Нажатия кнопок на пультах боковых судей передаются на компьютер, на котором запущена программа Исток-Табло судейское.

Служба судейского табло взаимодействует с устройствами. Что именно служит устройством, зависит от применяемого типа пультов боковых судей. Родные пульты с аналоговыми кнопками являются специальным оборудованием, более надежны, но требуют дополнительных расходов.

Цифровой пульт — обычный смартфон или планшет, на котором запущено мобильное приложение. Такие пульты менее надёжны по следующим причинам:

Система судейства на одной площадке может включать устройства разного типа.

Система с аналоговыми пультами

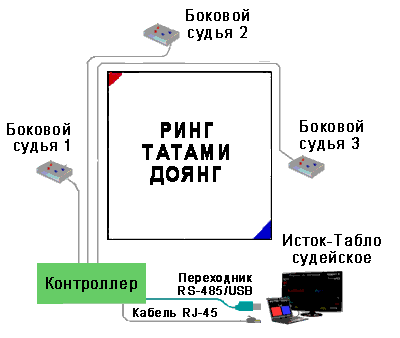

Система электронного судейства на одной площадке с аналоговыми пультами.

Аналоговые пульты боковых судей

Пульт бокового судьи поделён на две половины:

Число кнопок каждого цвета — две или три в зависимости от правил вида спорта. Надпись у кнопки обычно соответствует количеству очков (баллов), начисляемых тому или иному участнику за успешное техническое действие.

Конструкция аналогового пульта — довольно проста и может быть воспроизведена кустарным способом:

Контроллер

Контроллер — модуль дискретного ввода, поддерживающий протокол Modbus и имеющее как можно большее число контактов: флажков (сoil), дискретных вводов (discrete input), аналоговых выводов (holding register) и аналоговых вводов (input register).

Контроллер подсоединяется к компьютеру, где работает Исток-Табло, через канал связи:

В последнем случае контроллер

Провода и переходники

Переходник RS-485/USB
Втыкается в USB-порт компьютера непосредственно.
Разъем RJ-45
Интернет-кабель (Cat 5e UTP, витая пара), подсоединяющий контроллер к компьютеру непосредственно или через локальную сеть, имеющую в своем составе концентратор или маршрутизатор (router).
Провод пультов
Провода, идущие от контроллера к пультам боковых судей с числом жил, равным числу кнопок плюс один.
Для всех конструкций пультов подойдёт вышеупомянутый восьмижильный Интернет-кабель.

Система с цифровыми пультами

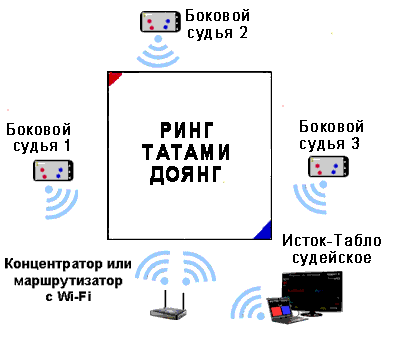

Система электронного судейства на одной площадке с цифровыми пультами.

Смартфон бокового суди

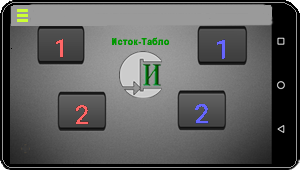

Цифровой пульт бокового судьи — это смартфон или планшет под управлением Android. На нём должно быть установлено мобильное приложение, способное отправлять запросы по протоколу Modbus/TCP.

Смартфон одновременно служит и пультом, и устройством, так что специальный контроллер не требуется.

Рекомендуемые приложения
HMI KaScada modbus
Достаточно мощный инструмент для конструирования пультов.
Число кнопок, требуемых для бокового судьи, укладывается в ограничение бесплатной версии (7).

Концентратор или маршрутизатор

Настройка локальной сети и маршрутизатора (router) осложняется тем, что служба боковых судей и каждый из смартфонов должны знать IP-адреса друг друга. Это вынуждает отказаться от DHCP и назначить статические IP-адреса как компьютеру с программой Исток-Табло, так и всем пультам.

  1. Зайдите на страницу администрирования маршрутизатора.
  2. Откройте белый список разрешённых подключений.
  3. Заполните таблицу, связав MAC-адреса устройств с жёстко заданными IP-адресами.

Если ваш ноутбук поддерживает Wi-Fi в режиме точки доступа (т.е. драйвер сетевой карты Wi-Fi позволяет размещённую сеть), вы можете исключить маршрутизатор из архитектуры сети и раздавать Wi-FI непосредственно с ноутбука.
